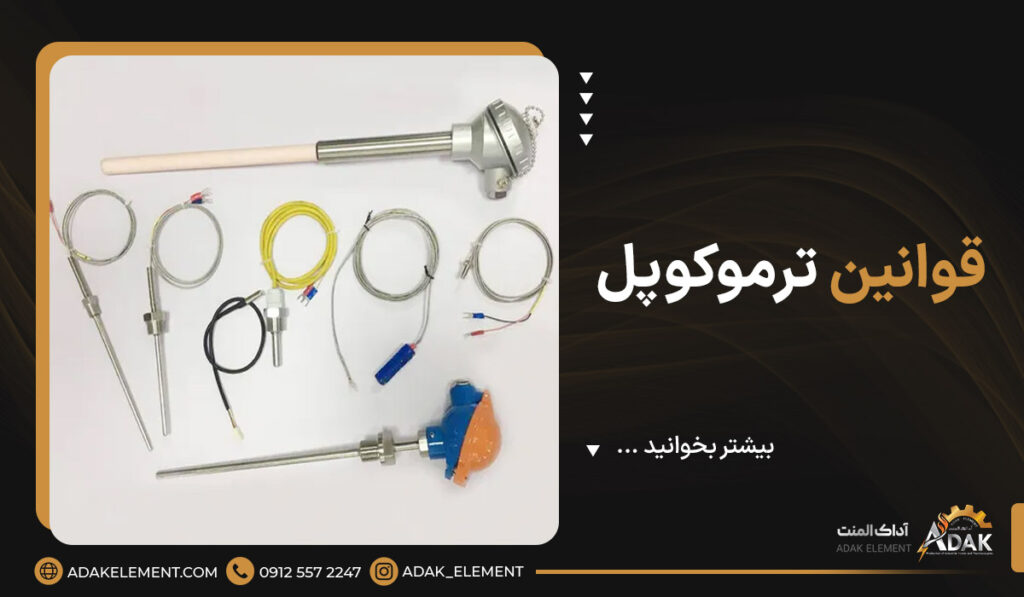

ترموکوپل یکی از مهمترین ابزارهای اندازهگیری دما در صنعت است و زمانی کارکرد دقیق دارد که قوانین اصلی آن درست رعایت شود. هر تغییری در جنس فلز، دمای مرجع، نوع اتصال یا حتی سیم رابط میتواند ولتاژ خروجی را جابهجا کند و نتیجه نهایی را از مقدار واقعی دور کند. اگر قصد دارید از ترموکوپل در فرایندهای حساس استفاده کنید، لازم است این قوانین ترموکوپل را بشناسید تا بدانید ولتاژ چگونه شکل میگیرد و چه عواملی روی آن تاثیر میگذارند. ما به طور کامل در ادامه توضیح میدهیم؛ برای اطلاعات دقیقتر همراه ما در آداک المنت باشید.

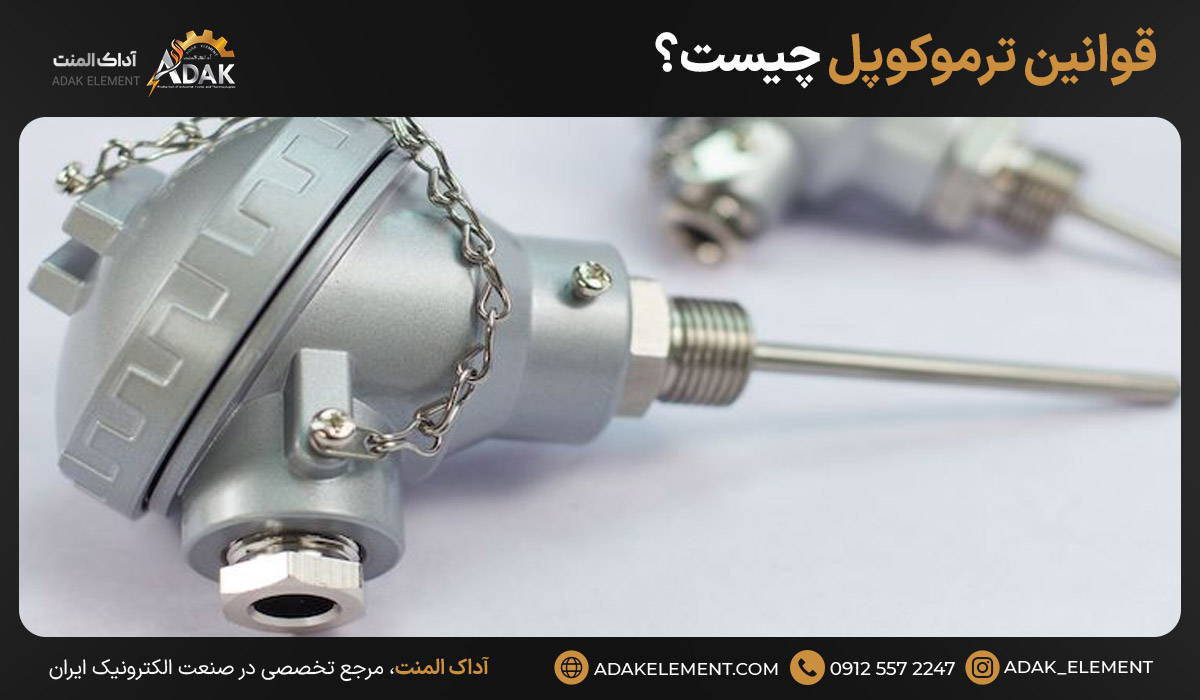

قوانین ترموکوپل چیست؟ مجموعه قواعدی هستند که توضیح میدهند این سنسور چگونه از اختلاف دمای دو نقطه، ولتاژ قابل اندازهگیری تولید میکند. این قوانین مشخص میکنند نتیجه فقط زمانی معتبر است که جنس فلزها ثابت باشد، اتصالها درست شکل بگیرند و دمای مرجع کنترل شود.
کاربرد اصلی این قوانین این است که روشن کنند تغییرات کوچک در محل اتصال، نوع سیم یا دمای پایه چگونه روی عدد نهایی اثر میگذارد. وقتی این اصول رعایت شود، ترموکوپل رفتار قابل پیشبینیتری خواهد داشت و خطاهای دمایی تا حد زیادی کم میشود.
هم چنین در صورت تمایل می توانید در مورد علائم خرابی هیتر المنت یخچال در این صفحه بشناسید و اطلاعات مفیدی کسب کنید.
قوانین ترموکوپل پایه تمام اندازهگیریهای دقیق با ترموکوپل هستند و اگر درست رعایت شوند، خروجی ثبات بیشتری خواهد داشت. در ادامه هر قانون را به طور کامل توضیح میدهیم:

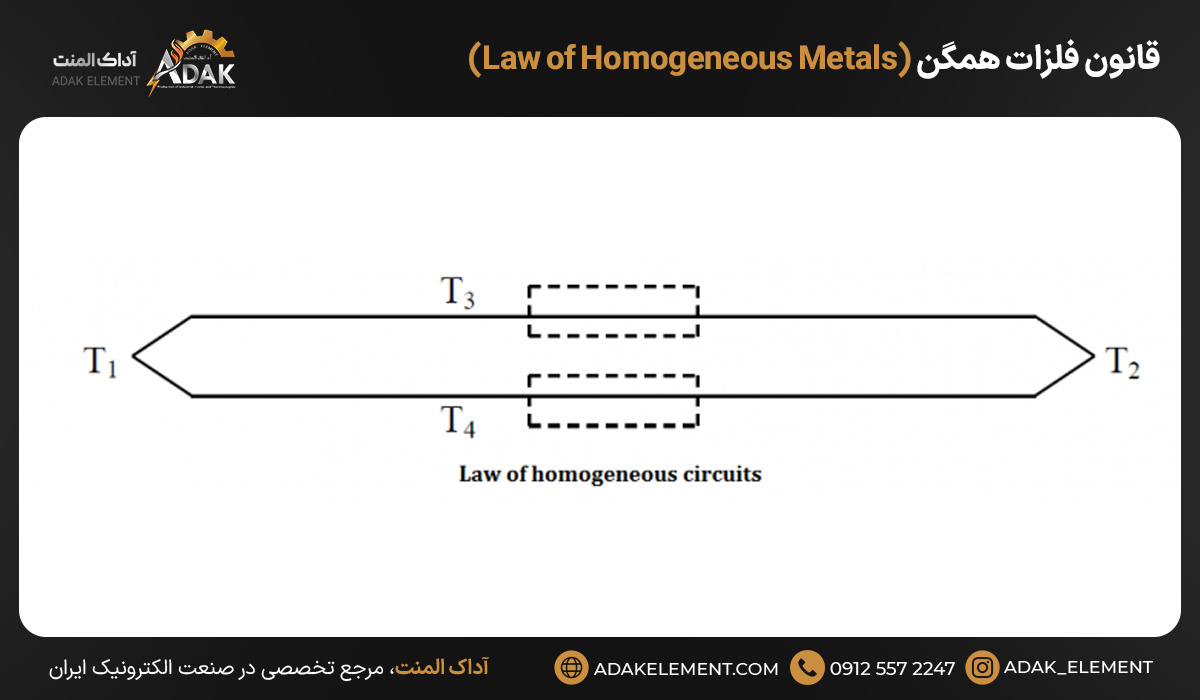

وقتی یک مدار فقط از یک فلز ساخته شده باشد، اختلاف دما باعث ایجاد ولتاژ نمیشود. دلیلش این است که ترموکوپل تنها زمانی واکنش نشان میدهد که دو فلز متفاوت در نقطه اتصال وجود داشته باشد. همین اصل در صنایع حرارتی هم دیده میشود؛ درست شبیه زمانی که انتخاب آلیاژ در ساخت یک المنت میله ای نتیجه حرارتی را تغییر میدهد و رفتار آن را مشخص میکند.
به نقل از ژرمن الکتریک:
این قانون پیشتر به قانون فلزات واسط مشهور بود. بر اساس این قانون، در صورتی که دمای کلیه نقاط مدار ترموکوپل برابر باشد، جمع کلیه مقادیر نیرومحرکه تولید شده با استفاده از دو یا چند فلز مختلف در مدار ترموکوپل صفر است.
ما در آداک المنت طی بررسیهای میدانی دیدیم زمانی که دمای تمام نقاط مدار روی ۲۵ درجه ثابت نگه داشته شد، ولتاژ خروجی تقریباً صفر بود؛ اما با اختلاف دمای ۴ تا ۶ درجه، جابهجایی ولتاژ تا حدود ۱.۲ میلیولت ثبت شد.
این قانون بخش مهمی از اصول عملکرد ترموکوپل است، مخصوصاً زمانهایی که سیم جبرانساز یا کانکتورهای واسطه استفاده میشود و باید مطمئن بود که دمای نقطه اضافهشده ثابت مانده است. رعایت دقیق این بخش، بخشی از قوانین مهم ترموکوپل به شمار میرود.
در این قانون گفته میشود اگر بین سه دما اندازهگیری انجام شود، مجموع ولتاژ دو بازه برابر با ولتاژ بازه اصلی است. این ویژگی در تستهای آزمایشگاهی و کالیبراسیون کاربرد مستقیم دارد.
پایداری دمای اتصال سرد باعث ثابت ماندن مقدار ولتاژ میشود. به همین دلیل نقطه مرجع باید همیشه کنترلشده باشد. در بسیاری از کاربردهای صنعتی که محیط پرنوسان است از بلوکهای سرد یا جبرانسازی الکترونیکی استفاده میشود تا خطا کم شود. نکتهای که در سیستمهای حرارتی دیده میشود این است که اجزایی مثل المنت تسمه ای در کنار ترموکوپل باید در شرایط ثابتتری نصب شوند تا تاثیرگذاری دمای محیط به حداقل برسد.
این قانون توضیح میدهد که دمای مرجع باید مشخص و پایدار باشد تا ولتاژ خروجی قابل اعتماد بماند. تغییرات کوچک در این نقطه میتواند مقدار نهایی را جابهجا کند. در محیطهای صنعتی معمولاً از جبرانسازی الکترونیکی استفاده میشود و این تنظیم کمک میکند اندازهگیری در فرایندهای حساس دقیق باشد. اهمیت این قانون هم زمانی بیشتر دیده میشود که کنار تجهیزات حرارتی مثل المنت فلنچ دار یا سیستمهای کنترل دما، نیاز به اندازهگیری دقیق و بدون نوسان دارید.
اگر میخواهید دقیقتر بدانید سیم نیکروم چیست و چرا در ساخت المنتهای حرارتی نقش کلیدی دارد، مطلب آن را از دست ندهید.

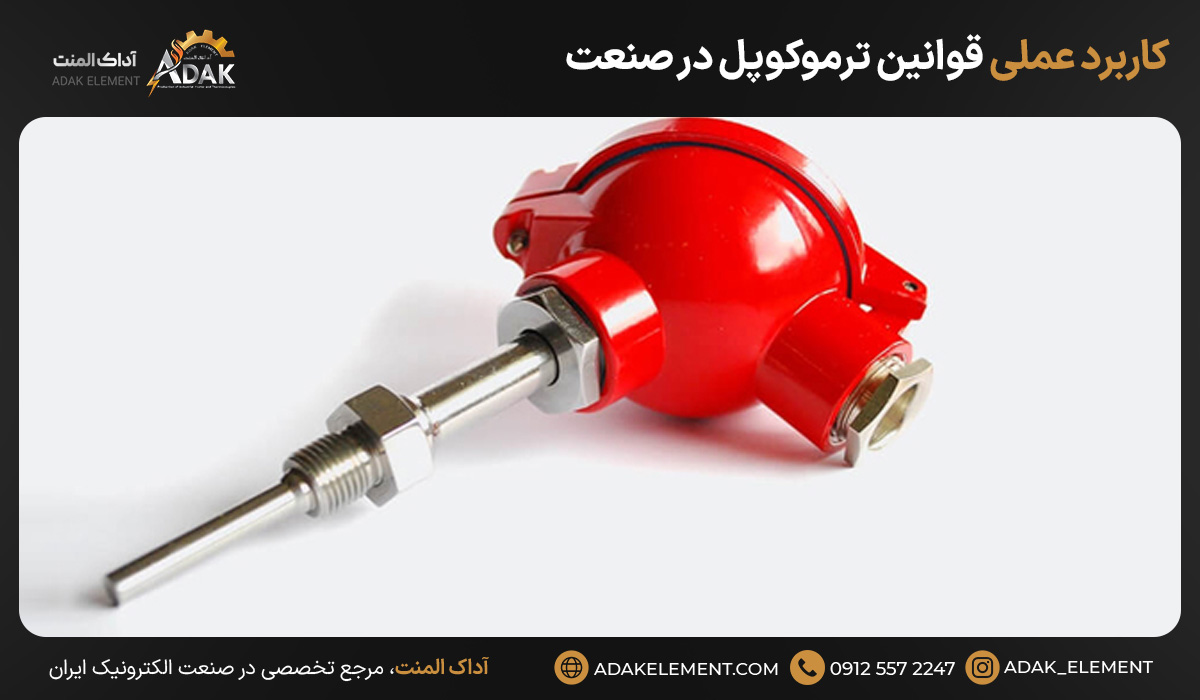

کاربردهای صنعتی ترموکوپل بر پایه همین قوانین شکل میگیرد و به همین دلیل شناخت آنها برای کنترل دقیق دما ضروری است. این قوانین در تجهیزات حرارتی و فرایندهای تولیدی نقش مستقیم دارند و بخش زیادی از اندازهگیریها بر اساس آنها انجام میشود. کاربردهای رایجتر را در جدول زیر مشاهده میکنید:
| کاربرد | توضیح |
| کالیبراسیون و کنترل دمای تجهیزات حرارتی | در خطوط حرارتی برای هماهنگی میان سیستم اندازهگیری دما و اجزایی مثل المنت فشنگی استفاده میشود تا حرارت در محدوده مناسب بماند. |
| کنترل دما در ماشینآلات فرآیندی | در دستگاههایی مانند پرس و تزریق، قوانین ترموکوپل به تنظیم دقیق دما کمک میکند و معمولاً همراه با محاسبه توان المنت انجام میشود. |
| تجهیزات صنعتی با حرارت متمرکز | در گرمکنهای نقطهای یا سیستمهای دقیق، کنترل اتصال سرد اهمیت زیادی دارد و این فرایند در کنار المنت انجام میشود. |
| فرایندهای تولید نوشیدنی و دستگاههای قهوه | در دستگاههایی که نیاز به دمای ثابت دارند، مانند برخی مدلهای المنت اسپرسوساز، قوانین ترموکوپل برای کنترل حرارتی کاربرد دارد. |
| کورهها و فرآیندهای مرتبط با سرامیک | برای حفظ دمای مرجع و جلوگیری از نوسان حرارتی استفاده میشود. |
یکی از مشتریان ما میگفت: «وقتی دمای اتصال سرد در خط تولید ثابت نبود، عدد ترموکوپل هر چند دقیقه عوض میشد و فکر میکردیم مشکل از دستگاه تزریق است. بعد از اینکه دمای مرجع را ثابت نگه داشتیم، اندازهگیری دقیق شد و خطاها کاملاً برطرف شد.»

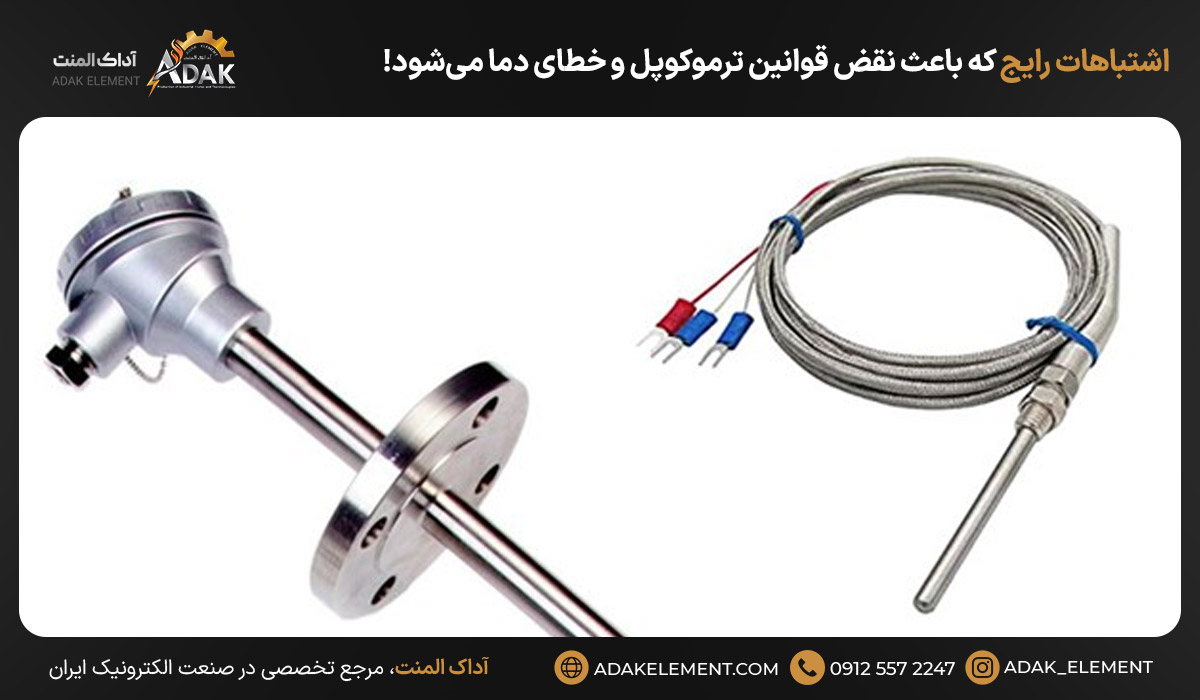

خطای دما معمولاً زمانی رخ میدهد که یکی از قوانین ترموکوپل رعایت نشود. بسیاری از اشتباهات رایج بسیار سادهاند اما همان خطاهای کوچک میتوانند خروجی را کاملاً بههم بزنند. لازم است این نکات را بشناسید و هنگام نصب یا تست، مراقب باشید این موارد تکرار نشوند. در ادامه هر مورد را بررسی میکنیم:
کابل کمپنسیشن از آلیاژی ساخته میشود که رفتار حرارتی آن با نوع ترموکوپل هماهنگ است. اگر کابل معمولی استفاده شود، جنس متفاوت فلز باعث ایجاد ولتاژهای ناخواسته میشود و مقدار نهایی از محدوده واقعی خارج میشود. این خطا در بسیاری از خطوط تولید دیده میشود، مخصوصاً زمانی که تجهیزات حرارتی مثل کورهها یا دستگاههایی که از المنت سرامیکی استفاده میکنند در کنار ترموکوپل نصب شدهاند و دقت اندازهگیری اهمیت زیادی دارد.
ترموکوپل نسبت به قطببندی حساس است و جابهجایی سیم مثبت و منفی باعث تغییر جهت ولتاژ و نمایش مقدار غیرواقعی میشود. این موضوع بهخصوص در سیستمهایی اهمیت دارد که واحد کنترل دما بهصورت لحظهای عمل میکند. دستگاههایی که دمای نقطهای و متمرکز دارند، مثل مدلهایی که از المنت کوییل هیتر استفاده میشود، بیشترین حساسیت را نسبت به این خطا نشان میدهند.
جوش سرد یا نقطه مرجع باید در دمای مشخص و پایدار قرار بگیرد تا مقدار ولتاژ درست محاسبه شود. اگر این نقطه در دمای دیگری باشد، خروجی بهطور کامل جابهجا میشود و هیچکدام از محاسبات با واقعیت تطابق ندارد. این اشتباه معمولاً هنگام تست اولیه یا نصب سریع رخ میدهد و باعث میشود رفتار ترموکوپل از حالت استاندارد خارج شود.

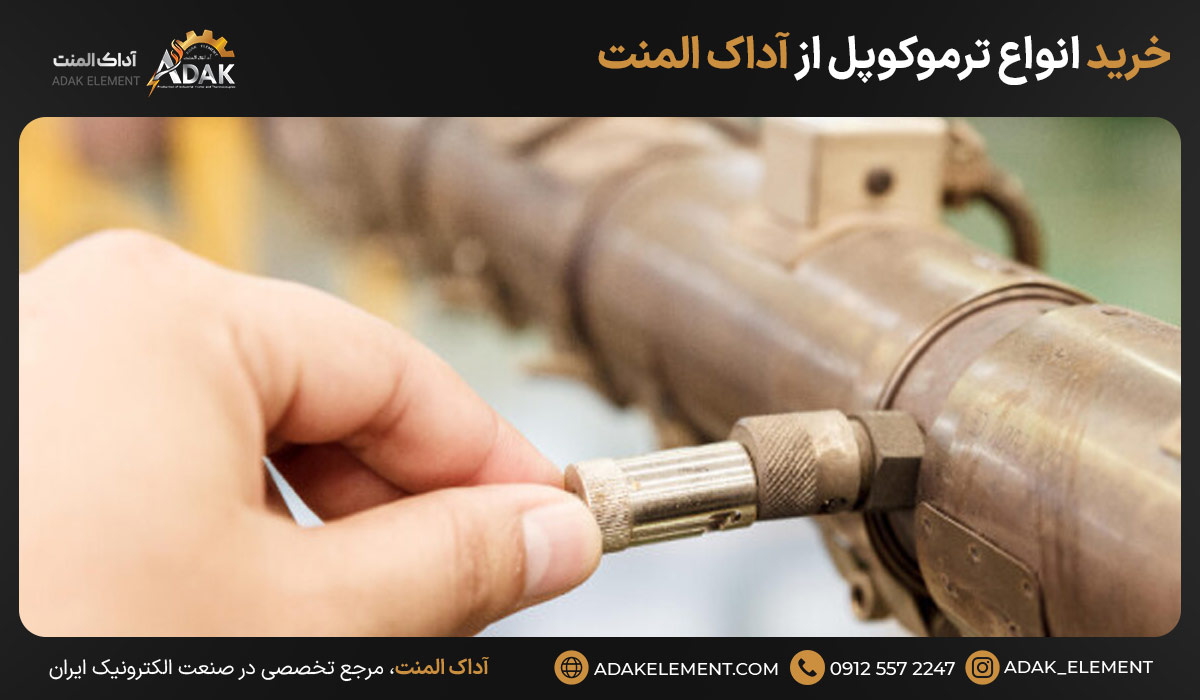

شرکت آداک المنت با ۱۵ سال فعالیت مستمر در حوزه تجهیزات حرارتی و اندازهگیری، بخش زیادی از نیاز صنایع را تأمین کرده و همیشه تلاش کردهایم کیفیت، دقت و زمانبندی در کنار هم قرار بگیرند. محصولات ما شامل انواع المنتها، ترموکوپلها و تجهیزات صنعتی است و تمام مراحل تولید با حساسیت بالا انجام میشود. اگر قصد تهیه ترموکوپل دارید، میتوانید انواع مدلها را همراه با مزایای زیر از ما دریافت کنید:
برای خرید ترموکوپل و دریافت اطلاعات بیشتر با شماره ۰۹۱۲۵۵۷۲۲۴۷ یا ۰۲۱۳۶۹۱۹۰۴۳ تماس بگیرید یا به آدرس تهران، لالهزار جنوبی، پاساژ اخوان، طبقه دوم، پلاک ۶۸ مراجعه کنید.
شناخت قوانین ترموکوپل به شما کمک میکند رفتار این سنسور را دقیقتر کنترل کنید و بدانید هر تغییر کوچک در دما، اتصال یا نوع فلز چه اثری روی اندازهگیری دارد. وقتی این اصول عملکرد ترموکوپل را درست بشناسید، میتوانید خطاهای احتمالی را سریع تشخیص دهید و در فرایندهای حرارتی به نتیجهای پایدار برسید. این موضوع در صنایع مختلف اهمیت دارد، چون هر خطای کوچک ممکن است روی کیفیت محصول یا عملکرد دستگاه تاثیر بگذارد.
بله. هرکدام از اصول عملکرد ترموکوپل مستقیماً روی ولتاژ خروجی اثر دارند. اگر یکی از این قوانین رعایت نشود، مقدار اندازهگیری از محدوده واقعی فاصله میگیرد و کنترل دما دچار اختلال میشود.
دمای مرجع نقطهای است که ولتاژ نهایی بر اساس آن سنجیده میشود. اگر این بخش پایدار نباشد، تمام محاسبات دمایی جابهجا میشود و نتیجه قابل اعتماد نخواهد بود.
بله. کابل جبرانساز باید با نوع ترموکوپل هماهنگ باشد. استفاده از کابل معمولی ولتاژهای ناخواسته ایجاد میکند و باعث میشود مقادیر ثبتشده با واقعیت سازگار نباشد.
